WindPerfectDX版本

　　WindPerfectDX運用於建築、景觀、都計、室設、土木、綠色建築、BIM等相關領域。從建築模型到大尺度規模的複雜模型，皆可直接匯入3D模型(AutoCAD、SketchUP、3DMax、Rhino等)根據不同規劃與設計的解析，提供使用者四個版本需求。

WindPerfectDX軟體版本
軟體版本	風環境教育版	溫熱環境教育版	風環境研究/企業版	溫熱環境研究/企業版	全功能研究/企業版
網格數	200萬	200萬	500/1000萬	500/1000萬	暫無供應中
授權人數	50	1	1	1	1
授權年限	租用	租用	租用/販售	租用/販售	暫無供應中
自然通風模擬 (含室內、室外同時解算)	√	√	√	√	√
植栽配置模擬	√	√	√	√	√
都市熱島模擬		√		√	√
外殼熱幅射模擬		√		√	√
陰影模擬		√		√	√
濕度模擬		√		√	√
風壓模擬					√
MRT+SET*				加值選配	√
濃度擴散模擬					√
空調＋PMV＋伺服器散熱模擬					√
日照小時數模擬				加值選配	加值選配

◎教育版、研究版、企業版操作解析及介面一致，僅有網格數及授權人數的不同

◎以上版本均提供教育研習及電子檔教學PPT、操作手冊

◎溫熱環境研究/企業版租用可依使用需求加值增添空調PMV、伺服器散熱、濃度擴散等解析項目

◎WindPerfectDX全功能版
解析的專案包含室內外風環境模擬(支持室內外同時解算) 、城市熱島模擬、外殼熱幅射模擬、濕度模擬、風壓模擬、陰影模擬、植栽配置模擬、空調模擬+PMV、伺服器散熱模擬、MRT、 SET*、濃度擴散模擬。

	室外風環境模擬適用於解析物件建築物與周邊建築物的關係，以及建築與周邊環境之間的關係。藉由模擬基地建物設計對於周邊環境的風場環境影響，給予設計師修正初期方案的建議，將可實現提升建築設計品質。		室內外通風環境模擬依照室內隔間真實設計的配置，以模擬室內外自然通風的流動狀況，並給予修正上的建議，藉以進行隔間、窗戶、門的方位及大小上的修正，以提高室內舒適度，達到節能減碳的效果。

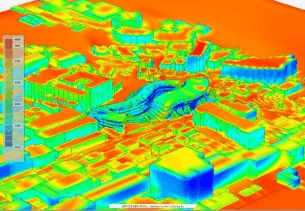

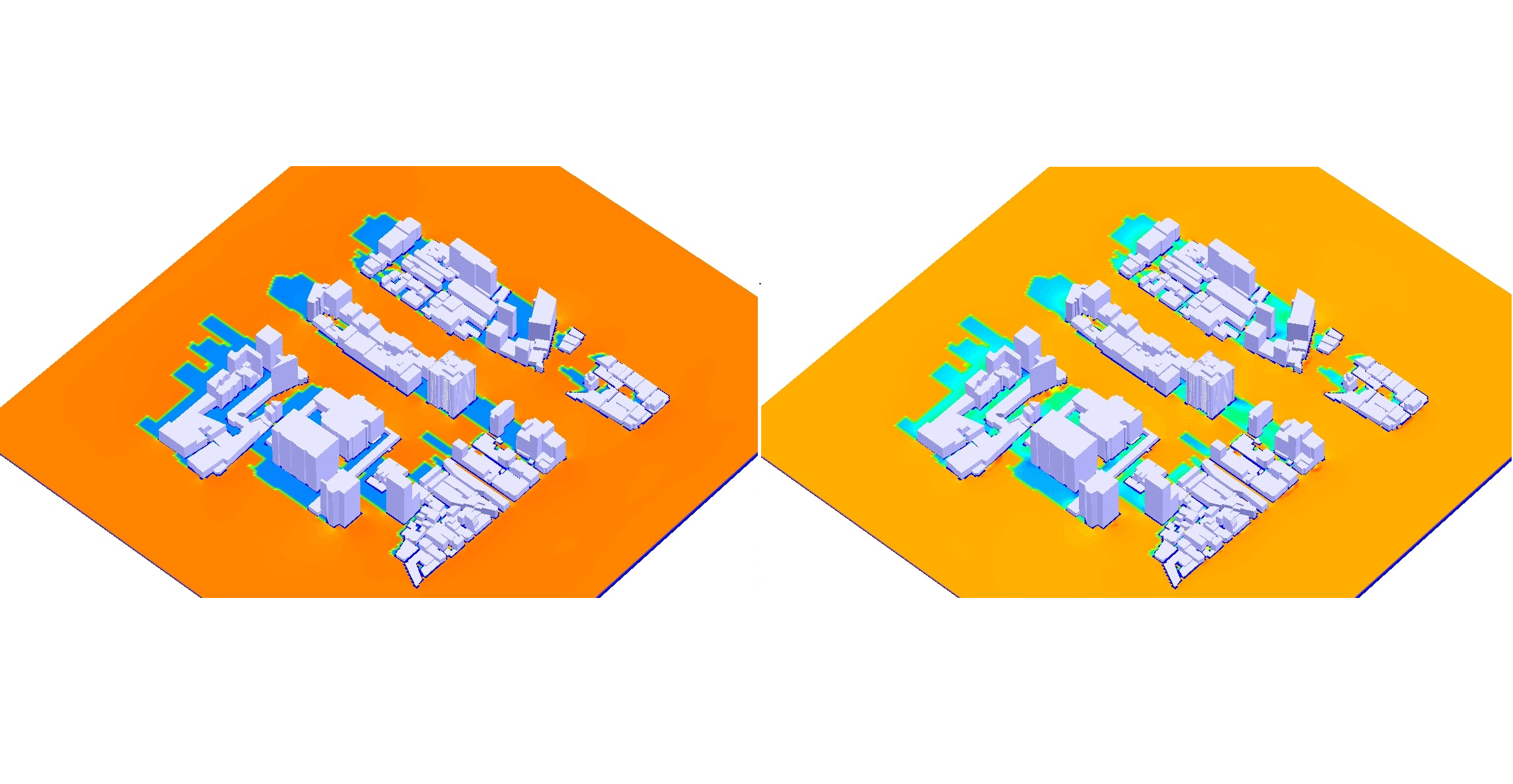

	植栽配置模擬能為解析方案增加植栽配置，藉此模擬樹木花草對周邊環境的影響，內建的植栽模組可設定寬、深、高以及旋轉角度等參數，並可調整抵抗係數、開口率、葉面溫度、密度及蒸散量與溫熱相關之細部參數。		都市熱島模擬針對整體環境進行都市熱島模擬，探討綠化前後對周遭環境的影響。熱能受風場、日照、材質導熱等因素影響，藉由模擬太陽幅射及風場流動對基地環境形成的溫度場做分析給予建築設計方案的改善建議。

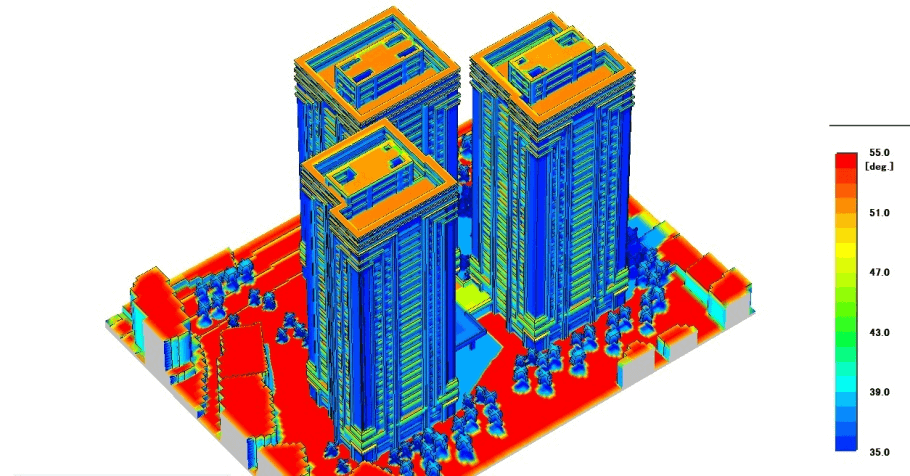

	外殼熱幅射模擬外殼熱幅射模擬針對不同材質設定進行比較，大至建築主體小至窗戶玻璃皆能進行材質設定，在太陽烈日的照射下，不同材質依其特性而有不同的溫度變化。		MRT SET* 適用於評估整體環境的好壞，藉由太陽角度，並搭配模擬結果，將能以此日射角度、風速及溫度來計算MRT(平均幅射溫度)及SET*(有效溫度指標)，實際針對解析範圍內進行模擬結果評價。

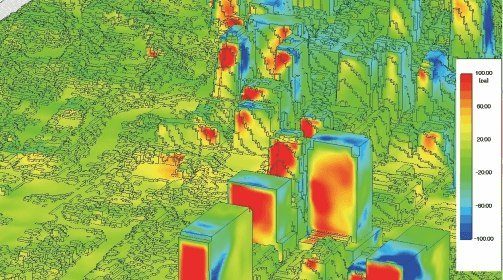

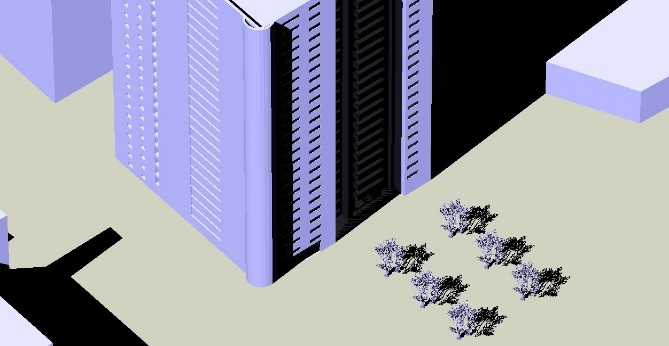

	陰影模擬針對模擬基地之位置進行經緯度以及日期設定以模擬地區真實的模型及植栽配置的陰影分佈情況。便於觀看建物與植栽之間因排列配置產生的遮蔭效果。		風壓模擬表面風壓受到風速及來向角度的影響，使得建築物迎風面不同風壓大小的分佈區別。
	濕度模擬通風不良的地方容易使得濕氣累積於此處，導致物品發黴，藉由濕度環境模擬可瞭解濕度場分佈狀況，針對易滯留濕氣場的地方給予修正的建議，以增加住宅品質。		空調模擬+PMV模擬 WindPerfectDX空調模擬技術，在建築·土木的領域中適用程度已相當純熟，各式各樣大小規模，舉凡商業大樓、百貨商場、醫院、捷運、機場、工廠等掌握大空間居住環境的全體溫度分佈、預測吹出範圍、地板下空調、特殊空調、位移空調、任務環境空調等新的空調方式。

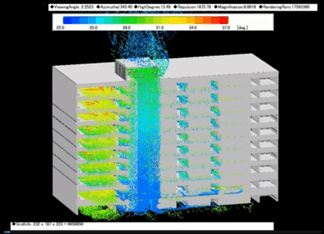

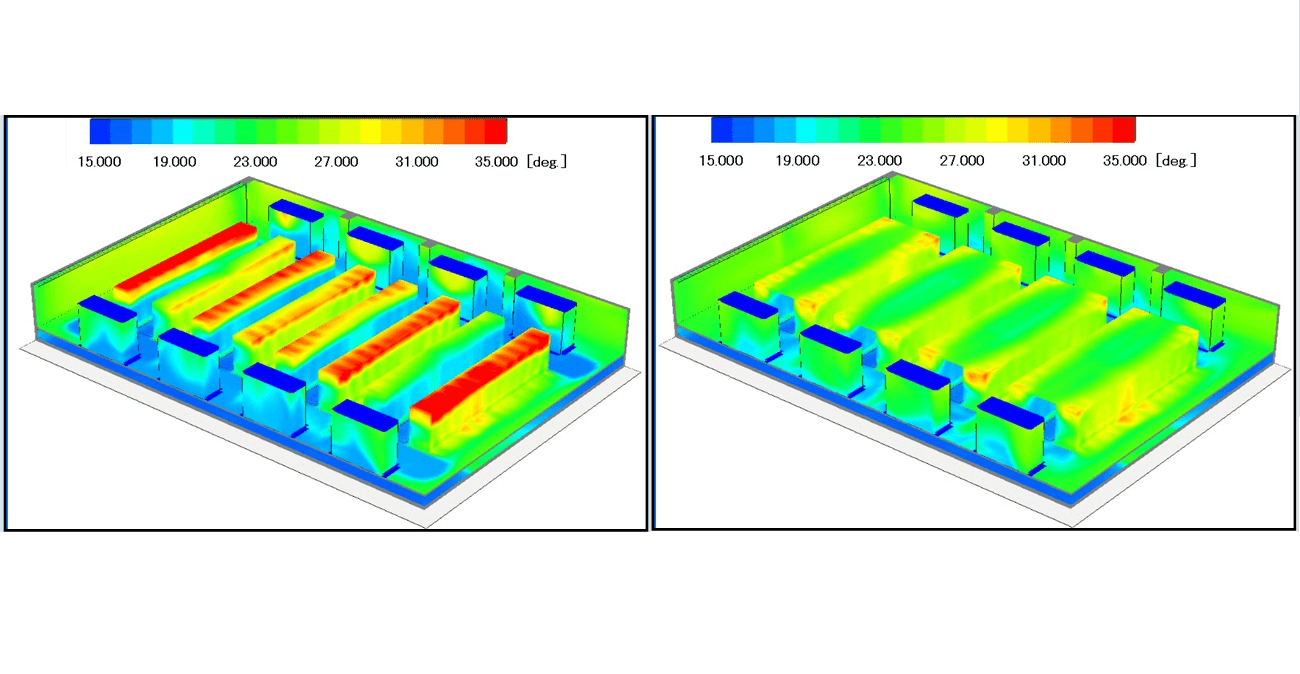

	伺服器散熱模擬伺服器機房若無針對各伺服器提供足夠的冷氣風量，即有可能造成過熱的危險。縱使是最新的高負荷伺服器或是外氣導入等新技術也還是需要透過模擬掌握伺服器的散熱狀況。		通風塔模擬運用包含排氣口，照源燈開口、隔柵等的大樓3維模型，進行開口溫度成層狀態的驗證、建物全體、局部的風量預測。不僅分析無風狀態同時也可計算空調、物體發熱、人體導熱等。
